Металлические опоры ВЛ и ЛЭП – разновидность трубных опор.
Металлические опоры ВЛ и ЛЭП относятся к вертикальным типам опор без железобетонного или бетонного основания. Отличаются малым весом, высокой устойчивостью, коррозионной устойчивостью к атмосферным явлениям и осадкам, устойчивостью к износу, ветровой нагрузке. Дополнительную защиту придают методы горячего оцинкования, композитного покрытия, грунтовки. Основная функция: поддержка воздушных линий связи и линий электропередач, защита проводов от провисания. Воздушные линии и опоры ЛЭП производятся из низкоуглеродистых, легированных, конструкционных сталей, специальных сталей и сплавов (09Г2С, С345). Температура эксплуатации: до-65С. Тип исходного сырья: уголок, профиль, фасонный прокат, сортовой прокат (трубы). Производятся сваркой и штамповкой по ГОСТ 27772-88. Способ соединения: сварка, болтовое крепление. Металлические опоры ВЛ и ЛЭП отличаются простотой сборки. Сроки монтажа решетчатых стальных опор больше чем у многогранных или ЖБ опор. Используются для монтажа линий среднего и высокого напряжения. Трубные металлические опоры позволяют монтировать высокие конструкции с облегченным переходом через преграды естественного и искусственного происхождения (инженерные преграды). Маркировки: П — промежуточная; ПП - переходная промежуточная: УП — угловая промежуточная: А — анкерная; ПА — переходная анкерная; АК — анкерная концевая; К — концевая; УА — угловая анкерная; ПУА — переходная угловая анкерная; АО — анкерная ответвительная; ПОА — переходная анкерная ответвительная; О — ответвительная.
По количеству цепей, подвешенных на опоры различаются на:
По типу конструкции опоры ВЛ и ЛЭП бывают:
По функционалу опоры ВЛ и ЛЭР различаются на:
Маркировка: П(промежуточные). Промежуточные опоры относятся к самому популярному и распространенному типу опор. Используются для компенсации вертикальных нагрузок на провода, монтируются только на прямых участках линий. В обычном режиме работы не воспринимают усилия, направленные вдоль оси воздушных линий.
Маркировка: А(аркерные). Воспринимают усилия от разности веса и протяжки проводов, направленных вдоль воздушных линий связи (продольные нагрузки). Основная функция: ограничение анкерных пролетов. Монтируются в местах изменения количества проводов, типов сечения, типа проводов. Устанавливаются на прямых участках трасс.
Маркировка: УА, УП.(угловые). Монтируются на углах трассы ВЛ. Относятся к опорам анкерного типа крепления. Воспринимают суммарную нагрузку проводов смежных пролетов. Монтируются на участках изменения направления трасс воздушных линий.
Концевые. Монтируются на начальном и финальном этапе трассы ВЛ, а также на участках с ограничениями кабельными вставками и перед подстанциями. Относятся к опорам анкерного типа. Воспринимают суммарные нагрузки проводов вдоль трассы ВЛ в одностороннем порядке (с одной стороны линии)

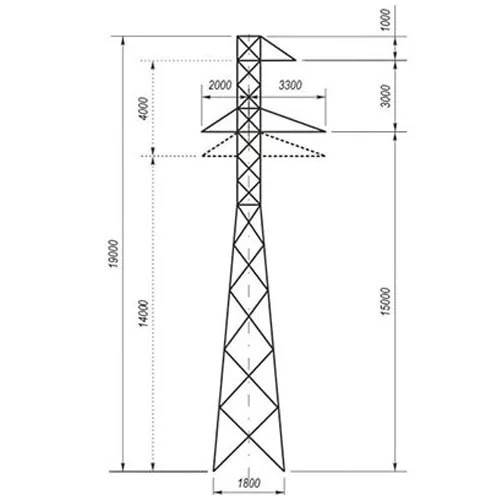

Специальные опоры различаются, в свою очередь, на:
Опоры ВЛ и ЛЭП используют для поддержки и защиты линий воздушной связи, линий электропередач, для установки осветительного оборудования, защитного оборудования, коммутаторов, электрощитков и пр.
