Киповая планка по назначению — один из элементов швартовых устройств, позволяющих крепить судно к причалу или к другому судну. Планка по виду — это небольшая стальная или чугунная отливка, по форме напоминающая разомкнутую раму.

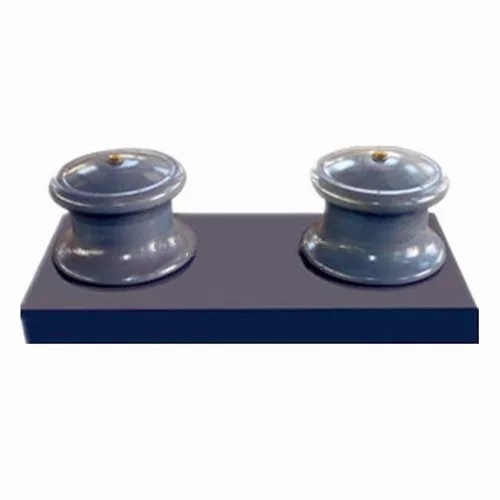

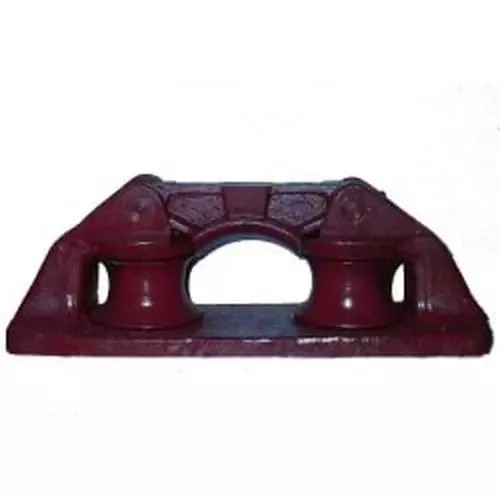

Киповые планки по формам и размерам могут быть разными, но все изготовляются в соответствии с техническими требованиями стандартов. Планки бывают с роульсами и без них, а также с откидным роульсом. Обычное наличие роульсов на планке – два-три. Планки без роульсов используются на суднах небольшого размера. Крепление планок осуществляется на болты или способом сварки на край борта снаружи на палубе либо вверху фальшборта. Планка состоит из свариваемого корпуса из стали, стального роульса, оси, бронзовых втулок, стопора. И корпус планки, и роульсы имеют гладкую поверхность, швы на них практически не заметны. Планка имеет номинальный размер с роульсом, указываемый в миллиметрах. Так, тип Z – это 80; 100; 150; тип R -80,100; 125; 150.
Корпус детали имеет сварную конструкцию, швы сварные и кромки гладкие и притупленные, производится он из стали с пределом текучести 245 МПа. Роульсы изготовляются из стали или чугуна с п/т 236 Мпа и имеют тоже рабочую поверхность очищенную, гладкую. Ось и стопор производятся из стали с п/т 353 МПа в соответствии с национальным стандартом. Втулки производятся из бронзы.
Поставка киповых планок осуществляется в решетчатых ящиках. Каждая партия деталей должна состоять из изделий одного размера и изготовленных из одного материала. Все планки имеют специальную маркировку, которая содержит информацию об изготовителе, имеет номер, условное обозначение. Срок эксплуатации планок такого типа составляет более одного года.
Киповые планки служат для протягивания через нее в нужном направлении троса или буксировочного каната. На палубе планка фиксирует тросы и канаты, с ее помощью надежно крепятся рыболовные тросы, спасательные средства, парусные снасти.
